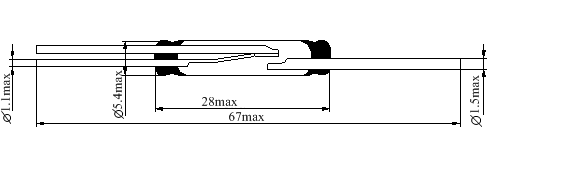

Геркон МКС-27701

посмотреть в формате *.pdf

Технические характеристики

Тип контакта
Расположение зазора, мм 17,0
Контактное покрытие Co-W
Максимальная коммутируемая мощность, Вт 120
Максимальное коммутируемое напряжение, В 150
Максимальный коммутируемый ток, А 3,0
МДС срабатывания, А 65…85
МДС отпускания, А, не менее 20
Контактное сопротивление, Ом, не более 0,15
Электрическая прочность изоляции, В постоянного тока, не менее 250
Сопротивление изоляции НЗ/НР, Ом, не менее 2•108/5•108
Время срабатывания, мс, не более 3,0
Время отпускания, мс, не более 3,0
Резонансная частота, Гц, не менее 2000
Диапазон рабочих температур, 0С -60…+85
Повышенная влажность при 35°С, %, не более 98
Катушка:

Количество витков 5000
Сопротивление, Ом 450

• Кроме стандартных типов могут быть поставлены герконы по требованиям заказчика:

Долговечность и надежность

Режимы испытаний:

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Ударная нагрузка

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 150 g с длительностью импульса 0.5 мс.

Вибрация

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 – 2000 Гц с амплитудой ускорения 10 g.
