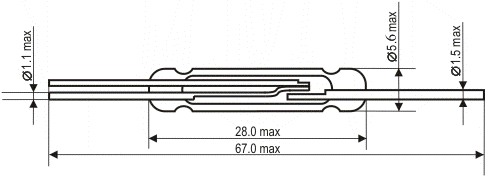

Геркон MKС-27103

посмотреть в формате *.pdf

Технические характеристики

Тип контакта
Расположение зазора, мм 17,0
Контактное покрытие Ru
Максимальная коммутируемая мощность, Вт 30
Максимальное коммутируемое напряжение, В (Для постоянного и переменного токов) 200
Максимальный коммутируемый ток, А 1,0
МДС срабатывания, А 40…90
МДС отпускания, А, не менее 14
Контактное сопротивление, Ом, не более 0,15
Электрическая прочность изоляции, В постоянного тока, не менее 220 (МДС срабатывания ?50А)
350 (МДС срабатывания >50A)
Сопротивление изоляции НЗ/НР, Ом, не менее 5•108/1•109
Время срабатывания, мс, не более 1,5
Время отпускания, мс, не более 2,5
Емкость НЗ/НР, пФ, не более 3,0/1,5
Резонансная частота, Гц, не менее 2200
Диапазон рабочих температур, 0С -60…+125
Повышенная влажность при 35°С, %, не более 98
Катушка: Количество витков 5000
Сопротивление, Ом 450
UL файл № Е229065

Кроме стандартных типов могут быть поставлены герконы по требованиям заказчика:

Долговечность и надежность

Режимы испытаний:

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Ударная нагрузка

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 150 g с длительностью импульса 1 мс.

Вибрация

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 – 1000 Гц с амплитудой ускорения 10 g.
