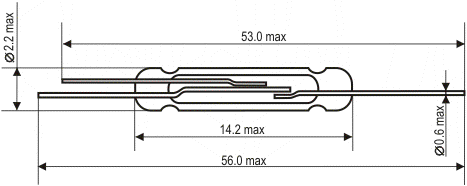

Геркон МКС-14104

посмотреть в формате *.pdf

Технические характеристики

Тип контакта
Расположение зазора, мм 10
Контактное покрытие Ru
Максимальная коммутируемая мощность, Вт 4
Максимальное коммутируемое напряжение, В 60
Максимальный коммутируемый ток, А 0,25
МДС срабатывания, А 10…25
МДС отпускания, А, не менее 5
Контактное сопротивление, Ом, не более 0,125
Электрическая прочность изоляции, В постоянного тока, не менее 200
Сопротивление изоляции НЗ/НР, Ом, не менее 2•107/1•109
Время срабатывания НЗ/НР, мс, не более 2/0,5
Время отпускания НЗ/НР, мс, не более 0,5/0,3
Емкость, пФ, не более 2,0
Резонансная частота, Гц, не менее 2500
Диапазон рабочих температур,0С -60…+125
Повышенная влажность при 35 °С, %, не более 98
Катушка: Количество витков 5000
Сопротивление, Ом 600
UL файл № Е229065

Кроме стандартных типов могут быть поставлены герконы по требованиям заказчика:

Долговечность и надежность

Режимы испытаний:

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Ударная нагрузка

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 75 g с длительностью импульса 1мс.

Вибрация

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 – 2000 Гц с амплитудой ускорения 10 g.
