Геркон МКАВ-14105

посмотреть в формате *.pdf

Назначение

Предназначен для обеспечения замкнутого состояния электрической цепи нормально-разомкнутыми (НР) контакт-деталями при управлении герконом постоянным магнитом и размыкания электрической цепи нормально-замкнутыми (НЗ) и НР контакт-деталями при воздействии на геркон вибрационных колебаний.

Является чувствительным элементом датчиков разрушения стекла. Работоспособен в составе блока обработки сигнала «Окно».

Информационные параметры
Ток(пропускаемый)	А	1·10^-5… 0,03
Сопротивление, не более	Ом	0,2
Сопротивление изоляции между НР выводами, не менее	МОм	10
МДС срабатывания	А	10…25
МДС отпускания, не менее	А	5
Коэффициент возврата	-	0,35…0,95
Резонансная частота, не менее	Гц	3000
Синусоидальная вибрация (1-500) Гц	g	10
Диапазон рабочих температур	⁰С	-45…+70
Повышенная влажность при 25 ⁰С(УХЛ2.1), не более	%	98
Масса, не более	г	0,19

Кроме стандартных типов могут быть поставлены герконы по требованиям заказчика:

с более узким диапазоном по срабатыванию;
с укороченными, формованными выводами.

Долговечность

Интенсивность отказов в режиме пропускания тока не более 1·10^-3 1/ч при доверительной вероятности 0,6.
Время длительного пропускания постоянного тока в всем диапазоне температур должна быть не менее 100ч непрерывно, 200000ч суммарно.
95 % срок сохраняемости герконов не менее 12 лет.МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Условное обозначение в документации

Геркон МКАВ-14105 СЯ4.830.038ТУ

Расшифровка: геркон МКАВ-14105

Измерительная катушка для контроля МДС

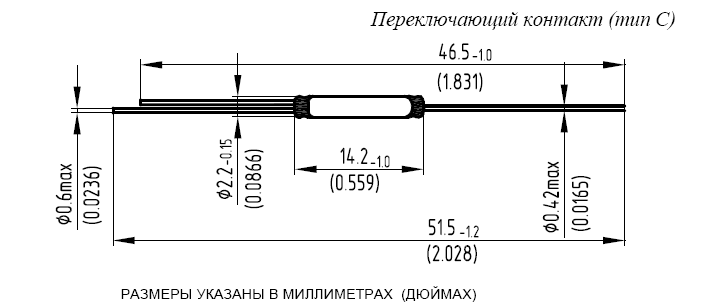

Размеры	15^+0,18	Параметры
4,3^-0,18		5000 витков d0,063 мм 600 Ом
