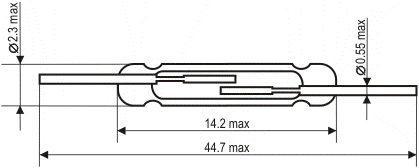

Геркон MKА-14103

посмотреть в формате *.pdf

Тип контакта	1А
Контактное покрытие	Ru
Максимальная коммутируемая мощность, Вт	10
Максимальное коммутируемое напряжение, В	100
Максимальный коммутируемый ток, А	0,5
МДС срабатывания, А	10…35
МДС отпускания, А, не менее	5
Контактное сопротивление, Ом, не более	0,1
Электрическая прочность изоляции, В постоянного тока ,не менее	220 для МДС срабатывания <=20; 250 для МДС срабатывания >20
Сопротивление изоляции, Ом, не менее	1•10¹⁰
Время срабатывания, мс, не более	1,0
Время отпускания, мс, не более	0,4
Емкость, пФ, не более	0,7
Резонансная частота, Гц, не менее	4000
Диапазон рабочих температур, °С	-60…+155
Повышенная влажность при 35°С, %, не более	98
Катушка:	Количество витков 5000
Катушка:	Сопротивление, Ом 870
UL файл №	Е229065

5 В – 10 мА – минимум 10⁸ срабатываний при частоте коммутации 100 Гц с интенсивностью отказов менее 3,3•10^-10 сраб ^-1, с доверительной вероятностью 60%.
24 В – 400 мА – минимум 5•10⁵ срабатываний при частоте коммутации 50 Гц с интенсивностью отказов менее 6,7•10^-8 сраб ^-1, с доверительной вероятностью 60%.

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 150 g с длительностью импульса 0.5 мс.

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 – 2000 Гц с амплитудой ускорения 40 g.
