Геркон МКА-10106

посмотреть в формате *.pdf

Информационные параметры Группа
О А Б
Мощность (коммутируемая), неболее Вт
10
Ток (коммутируемый, пропускаемый) А
1·10-6… 0,5
Напряжение (коммутируемое) В 0,05 … 100
Сопротивление, не более Ом
0,1
Сопротивление изоляции, не менее МОм
1000
Электрическая прочность изоляции, неменее Вэфф/ Впост
110/150
МДС срабатывания А 10…20 15…30 25…40
МДС отпускания, не менее А 4…18 5…27 9…36
Коэффициент возврата -
0,35…0,9
Время срабатывания, не более мс 0,5
Время отпускания, не более мс 0,3
Емкость, не более пФ 0,5
Количество срабатываний
(в зависимости от режима эксплуатации)
- 5·106
Частота коммутации сраб/с 5…400
Частота коммутируемого сигнала, не более кГц 10
Резонансная частота, не менее Гц 900
Синусоидальная вибрация (1-2000) Гц g
10
Механический удар(1±0,3)мс g
150
Диапазон рабочих температур 0С -60…+125
Повышенная влажность, не более
для исполнения УХЛ2.1 при 25 0С
для исполнения В2.1 при 35 0С

%
%

98
98
Масса, не более г 0,1

Условное обозначение в документации

Геркон МКА-10106 В гр.А СЯ0.360.023ТУ

Расшифровка: геркон МКА-10106 всеклиматического исполнения группы А. Без буквы «В» - геркон климатического исполнения УХЛ. Вместо группы доп. указывать диапазон МДС сраб.

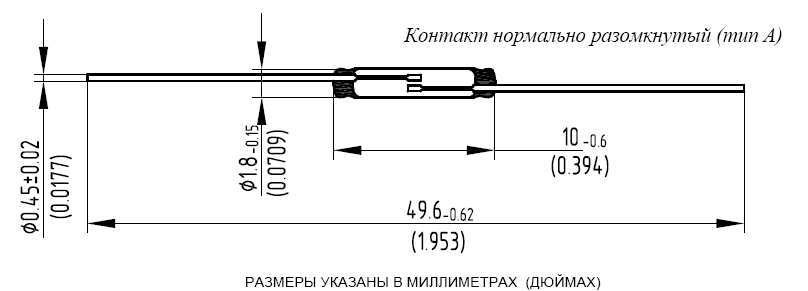

Размеры 10+0,15 Параметры
d3,0-0,075 5000 витков
d0,063 мм
580 Ом

Примечание: по согласованию возможна поставка герконов с формованными и/или укороченными выводами, а также с более узким диапазоном МДС сраб.
