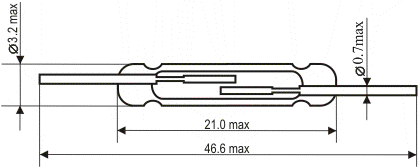

Геркон КЭМ-2

посмотреть в формате *.pdf

Тип контакта	1А
Контактное покрытие	Ru
Максимальная коммутируемая мощность, Вт	10
Максимальное коммутируемое напряжение, В	180
Максимальный коммутируемый ток, А	0,5
МДС срабатывания, А	10…64
МДС отпускания, А, не менее	5
Контактное сопротивление, Ом, не более	0,15
Электрическая прочность изоляции, В постоянного тока, не менее	250
Сопротивление изоляции, Ом, не менее	1•10⁹
Время срабатывания, мс, не более	1,0
Время отпускания, мс, не более	0,5
Емкость, пФ, не более	0,4
Резонансная частота, Гц, не менее	2400
Диапазон рабочих температур, ⁰С	-60…+125
Повышенная влажность при 35 °С, %, не более	98
Катушка:	Количество витков 5000
Катушка:	Сопротивление, Ом 550
UL файл №	Е229065

24 В - 250 мА - минимум 1·10⁶ срабатываний для групп 0, А, Б при частоте коммутации 100 Гц с интенсивностью отказов менее 3,3·10^-8 сраб^-1 с доверительной вероятностью 60%.
5 В - 10 мА - минимум 3·10⁶ срабатываний Б при частоте коммутации 100 Гц с интенсивностью отказов менее 1,1·10^-8 сраб^-1 с доверительной вероятностью 60%.

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 150 g с длительностью импульса 1 мс.

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 – 600 Гц с амплитудой ускорения 10 g.
