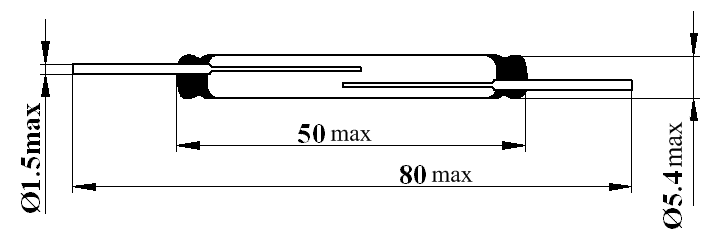

Геркон КЭМ-1

посмотреть в формате *.pdf

Технические характеристики

Тип контакта
Контактное покрытие Ru
Максимальная коммутируемая мощность, Вт 30
Максимальное коммутируемое напряжение, В 300
Максимальный коммутируемый ток, А 2
МДС срабатывания, А 5…120
МДС отпускания, А, не менее 15
Контактное сопротивление, Ом, не более 0,1
Электрическая прочность изоляции, В постоянного тока, не менее 700
Сопротивление изоляции, Ом, не менее 1•109
Время срабатывания, мс, не более 2,0
Время отпускания, мс, не более 0,8
Емкость, пФ, не более 1,0
Резонансная частота, Гц, не менее 700
Диапазон рабочих температур, 0С -60…+125
Повышенная влажность при 35°С, %, не более 98
Катушка: Количество витков 5000
Сопротивление, Ом 335

Кроме стандартных типов могут быть поставлены герконы по требованиям заказчика:

Долговечность и надежность

Режимы испытаний:

МДС рабочая в 1,5 раза выше максимальной МДС срабатывания.

Ударная нагрузка

Герконы устойчивы к воздействию механических ударов с пиковым ударным ускорением 150 g с длительностью импульса 2 мс.

Вибрация

Герконы устойчивы к воздействию синусоидальной вибрации в диапазоне 1 - 600 Гц с амплитудой ускорения 10 g.
